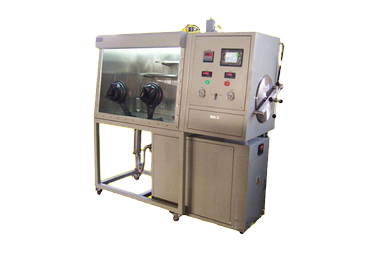

NDS手套箱

產品型號：NDS

主要技術指標：水氧含量小于1ppm

各構件概述：

　　1)箱體

　　●箱體材料：304不銹鋼板，厚度3mm

　　外形尺寸：1220×750×900、 1000×600×700

　　●前窗：傾斜的視窗，透明鋼化安全玻璃，厚度10mm

　　●手套口：材料為陽極氧化鋁，O型密封圈

　　●手套：丁基橡膠，厚度0.4mm，直徑為200mm，長度800mm

　　●擱物架：不銹鋼材料，每節內置2層

　　●箱體照明：每工位一套，飛利浦熒光燈，

　　●電源接口：220V、1KW

　　2)大過渡艙

　　●過渡艙尺寸：Φ360×600或?300×400，材料：304不銹鋼

　　●附件

　　滑動托盤：304不銹鋼

　　艙門：雙門，不銹鋼材料，豎直操作，氣彈簧提升機構

　　●控制

　　觸摸屏自動操作、高真空電磁閥

　　3)小過渡艙

　　●過渡艙尺寸：Φ100×300 ，材料：304不銹鋼

　　●附件

　　艙門：雙門，螺紋鎖緊

　　●控制

　　法國樂可力手動閥手動操作

　　4)氣體凈化循環系統

　　●凈化柱

　　功能：氣體密閉，除水、除氧

　　容器材料：304不銹鋼

　　水氧指標：水、氧指標均可小于1ppm

　　●循環系統

　　工作氣體：氮氣、氬氣

　　循環能力：集成風機流量84m3/h

　　●再生

　　操作：PLC自動控制再生過程

　　再生氣體：工作氣體與氫氣混合氣體(氫氣為5-10%)

　　●真空泵

　　規格：流量4L/S，機械旋片泵

　　●閥門

　　主閥：DN40KF，高真空電磁閥(日本CKD)

　　控制閥：高真空電磁閥

　　5)控制系統：

　　●功能：采用PLC程序控制系統，自動控制循環系統、水氧再生還原、洗氣、箱體壓力等，并系統歷史數據自動記錄和顯示。

　　●壓力控制：采用微差壓壓力變送器自動控制箱體工作壓力

　　6)顯示系統：彩色觸摸屏，設計人性化，操作簡單

　　7)真空系統控制情況

　　真空泵，可觸摸屏手動或通過PLC自動啟動，流量4L/S，可對過渡艙抽真空，并保持箱體壓力平衡，真空泵極限真空度≤4×10-2Pa

　　8)選配件

　　●有機溶劑吸附器(選配件)：

　　與主循環管道并聯，手動閥門控制，循環氣體可首先通過吸附器，吸附揮發的有機溶劑

　　●循環冷卻水裝置

　　9)可根據用戶具體要求定制

　　
關鍵部件廠家

　　FIRST(上海) 真空泵

　　HITACHI(日本日立) 循環風機

　　VAISALA(芬蘭維薩拉) 水分析儀

　　AⅡ(美國) 氧分析儀

　　SAILSORS(加拿大塞爾瑟斯) 壓力傳感器

　　NORTHSAFETY(美國諾斯) 丁基手套

　　CKD(日本) 高真空電磁閥

　　MITSUBISHI(日本三菱) PLC控制器

　　WEINVIEW(臺灣威綸) 彩色觸摸屏

　　SCHNEIDER(德國施耐德) 電器主控件

　　LEGRIS(法國樂可力) 三通球閥

　　
